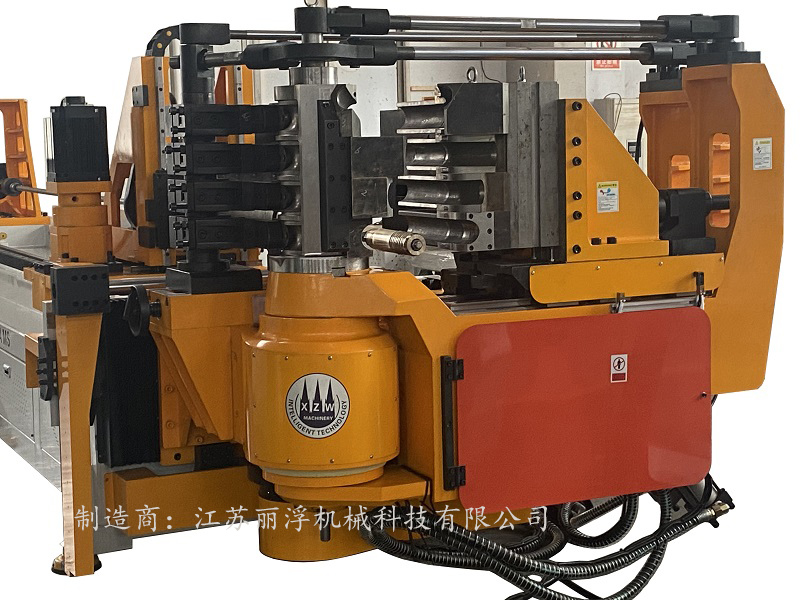

全自動彎管機DW100CNC-8A-MS

DW100CNC-8A-MS是江蘇麗浮機械科技有限公司按照世界標準和國家標準設計制造的可編程CNC八軸100型多層模數控彎管機，設備具有拉彎+材料輔推，適用于高精度管內產品的加工。麗浮三維數控自動右彎管機，具有符合動態力學原理之高剛性機械結構設計及精密工藝水平，在兼具結構強度下，簡潔的曲手及彎曲機頭設計提供了最大之彎管空間，使機臺干涉范圍降至最低。搭配自動化程式操控系統，可確保高難度之各型鋼管彎曲工作皆能輕易達到大量生產及高精密度之雙重要求。

在線咨詢

產品詳情

主要技術資料	單位	CNC100-8AMS-T
最大彎管能力( S=40kgf/mm2 )	mm	100x3.0
往復送料最大彎管外徑	mm	75
圓管/非鐵金屬 ( S=25kgf/mm2 )	mm	100x3.0
圓管/不銹鋼管 ( S=60kgf/mm2 )	mm	80x2
彎曲半徑范圍	mm	20-400
彎曲角度范圍	degree	190
最大穿心有效距離	mm	4500
最大模層R差	mm	130
工作臺高度 (模具中心至地面高度)	mm	1250
模具中心線高度	mm	60
彎管(P.O.B.)速度	deg/sec	40
彎管(P.O.B.)精度	degree	±0.05
托料(D.B.B.)速度	mm/sec	300
托料(D.B.B.)精度	mm	±0.1
換模(D.O.B.)速度	mm/sec	120
換膜(D.O.B.)精度	mm	±0.1
送料(D.B.B.)速度	mm/sec	600
送料(D.B.B.)精度	mm	±0.05
轉管(P.O.B.)速度	deg/sec	160
轉管(P.O.B.)精度	degree	±0.05
移模(D.B.B.)速度	mm/sec	200
移模(D.B.B.)精度	mm	±0.05
油壓系統馬達	kw	22
總功率	kw	42
機器寬度	mm	1550
機器高度	mm	1600
機器長度	mm	6500
機器重量	kg	1200

工控機	臺灣研華平板電腦
PLC	日本三菱FX5U-64MT
多軸運動控制器	FX5-40SSC-S
彎管伺服電機/驅動器	日本三菱
托料伺服電機/驅動器	日本三菱
送料伺服電機/驅動器	日本三菱
轉角伺服電機/驅動器	日本三菱
移模伺服電機/驅動器	日本三菱
換模伺服電機/驅動器	日本三菱
油壓電機	遠東微特
油壓泵浦	海德克
電磁閥	臺灣北部精機
直線導軌	臺灣上銀
送料齒輪齒條	YYC6M斜齒
彎管鏈條	日本椿本
同步帶輪	德國蓋茨
軸承	NSK
開關電源	臺灣明緯
機械工作環境溫度	-15°c-45°c
機械工作環境濕度	10%-95%
機械主體結構	機械用鋼板材料焊接加工、回火處理、高壓噴丸、再加工防止變
機械制造標準	ISO9001.符合《工業、企業作業安全規 程，工業、企業作業噪聲作業標準》
變壓器	五川
線纜	易初
油冷機	常州菱基
低壓電氣元件	施耐德
繼電器	歐姆龍
感應開關	歐姆龍
減速機	臺灣村田
I/O輸出/輸入板	自制
